天津膜結構的優(yōu)秀建筑鳥巢

天津膜結構網　2022-09-26

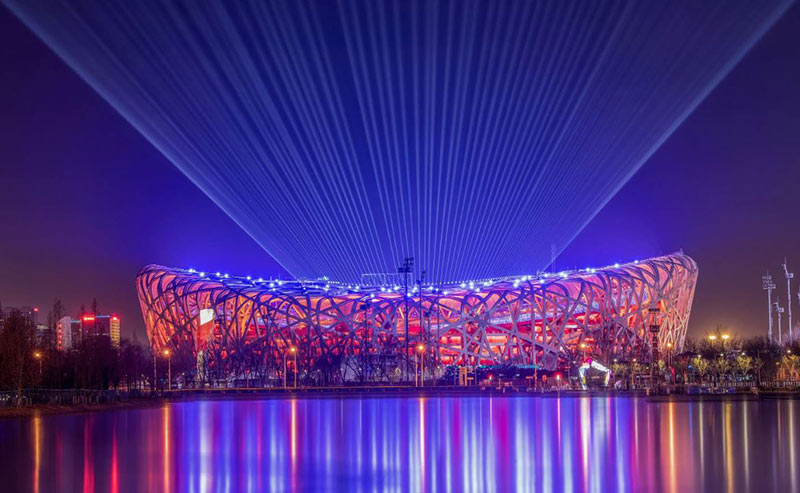

鳥巢。整個體育場結構的組件相互支撐，形成網格狀的構架，外觀看上去就仿若樹枝織成的鳥巢，其灰色礦質般的鋼網以透明的膜材料覆蓋，其中包含著一個土紅色的碗狀體育場看臺。在這里，中國傳統(tǒng)文化中鏤空的手法、陶瓷的紋路、紅色的燦爛與熱烈，與現代先進的鋼結構設計完美地相融在一起。

整個建筑通過迪士尼巨型網狀結構聯系，內部沒有一根立柱，看臺是一個完整的沒有任何遮擋的碗狀造型，如同一個巨大的容器，賦予體育場以不可思議的戲劇性和無與倫比的震撼力。

一、總體結構：

從形式上講： 鋼結構形成整體的巨型空間馬鞍形鋼桁架編織式“鳥巢”結構。

從材料上講：看臺地下1層為混凝土結構，地上7層為鋼筋混凝土框架，體育館的外部為鋼結構，體育館屋頂鋼結構上覆蓋了雙層膜結構。

從結構體系上講： 體育館的混凝土看臺為剪力墻結構。是用鋼筋混凝土墻板來代替框架結構中的梁柱，能承擔各類荷載引起的內力，并能有效控制結構的水平力，這種用鋼筋混凝土墻板來承受豎向和水平力的結構稱為剪力墻結構。

1、看臺結構 鋼筋混凝土結構、混凝土結構和剪力墻結構

2、外部框架：鋼結構“鳥巢”結構設計奇特新穎，而這次搭建它的鋼結構的Q460也有很多獨到之處：Q460是一種低合金高強度鋼，它在受力強度達到460兆帕時才會發(fā)生塑性變形，這個強度要比一般鋼材大，因此生產難度很大。這是中國國內在建筑結構上首次使用Q460規(guī)格的鋼材;而這次使用的鋼板厚度達到110毫米，是以前絕無僅有的，在中國的國家標準中，Q460的最大厚度也只是100毫米。
